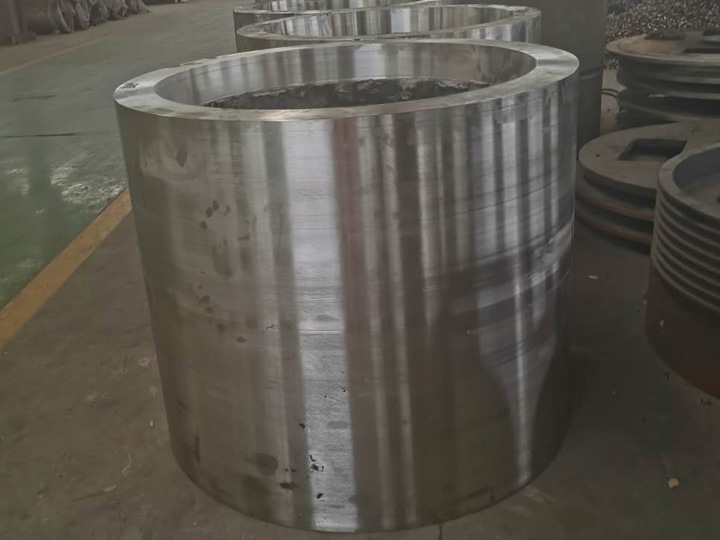

鑄鋼件因其經(jīng)濟(jì)性和設(shè)計(jì)靈活性而得到廣泛應(yīng)用。由于鑄件的基本結(jié)構(gòu)不同，形狀復(fù)雜，鑄造工藝受鑄件尺寸、壁厚、氣候、原材料和施工操作的限制。因此，鑄鋼件往往會(huì)出現(xiàn)砂眼、氣孔、裂紋、收縮、收縮、夾雜物等鑄造缺陷，生產(chǎn)控制困難，尤其是砂型鑄造的合金鋼鑄件。由于鋼中合金元素越多，鋼液流動(dòng)性越差，鑄造缺陷越容易產(chǎn)生。
        鑄鋼的鑄造工藝特點(diǎn)
       鑄鋼熔點(diǎn)高，鋼液易氧化，鋼水流動(dòng)性差，收縮性大，體收縮率10~14%，線收縮率1.8~2.5%。為了防止鑄鋼零件出現(xiàn)澆水不足、冷隔、縮孔和縮松、裂紋和粘砂等缺陷，須采取復(fù)雜的工藝措施:
        由于鋼液流動(dòng)性差，為防止鑄鋼件冷隔和澆筑不足，鑄鋼件壁厚不得小于8mm；澆筑系統(tǒng)結(jié)構(gòu)簡單；采用干鑄或熱鑄；適當(dāng)提高澆筑溫度，一般為1520°~1600℃。由于澆筑溫度高，鋼水過熱，液保持時(shí)間長，可以提高流動(dòng)性。但澆筑溫度過高會(huì)導(dǎo)致顆粒粗大、熱裂、孔隙、粘砂等缺陷。因此，一般小型、薄壁、復(fù)雜形狀的鑄件的澆筑溫度約為鋼熔點(diǎn)溫度+150℃；大厚壁鑄件的澆筑溫度比熔點(diǎn)高100℃左右。
